分布式温度传感系统--基本知识



光纤传感器与传统传感器相比有着巨大的优点:光纤具有电绝缘性、耐腐蚀、信号传输距离长、损耗低等固有属性,由光纤传感器组成的系统可以抗雷电,并且不受强电磁场、高压、大电流的干扰;由于光纤本身比较柔软,所以可以将光纤植入到实际的应用环境, 这有效的解决了传统传感器不能提供应用场合的瓶颈,为工程提供了一个可行、可靠的解决方案,这是传统传感器无法比拟的。



分布式光纤传感器与光纤光栅传感器相比也有众多优势,主要体现在:分布式光纤传感器可以沿着光纤感温,它可以应用于工程中以线、面甚至立体组成的感温系统;而光纤光栅是单点式的, 光纤光栅的每个探头都需要进行特殊保护, 因而,光纤光栅系统往往总体造价较高、工程安装也不那么方便。在很多场合,分布式温度传感器是光纤光栅传感器理想的替代品。



DTS 分布式温度传感系统(DTS, distributed temperature sensing)是根据激光脉冲在光纤中传输产生非线性散射效应来检测的,它的两个关键技术分别是拉曼散射效应(Raman Scattering Effect)和光时域反射技术(OTDR, Optical Time Domain Reflectometer), 早在1981年英国的SouthHampton大学研究组就进行了相关研究, 近年内,随着激光技术、光信号探测与处理技术的提高,产品和相应技术日趋成熟,分布式温度传感系统的应用领域越来越广。 我公司就是结合当今流行技术,从而开发出极具先进性、极具可靠性的分布式温度传感系统产品。



下面介绍一下DTS系统的两个关键技术:

1. 拉曼散射效应(Raman Scattering Effect)---实现测温

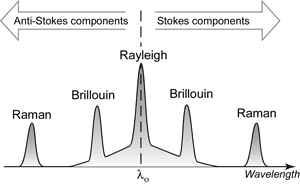

在光脉冲入射到传感光纤后,光子在光纤中的传播由于受到光纤的密度、应力、光纤中的参杂、温度、弯曲变形等因素的影响,有一部分的散射光会沿入射光反向的方向传播,称之为背向散射光。在背向散射光中,根据反射光的频率特性,可以分成下列几种:



  • 瑞利(RayLeigh)散射:占散射光的主要成分,是由光纤折射率的微小变化引起的,其频率和入射光一致;

  • 布里渊(Brillouin)散射:由光子与光纤内弹性声波低频声子相互作用引起,其频率与入射光脉冲相差11GHZ左右。在光纤中波长变化约为0.88nm,光强度与瑞利散射光相比约-15db。布里渊散射可用来测量温度和应变。

  • 拉曼(Raman)散射:是由光子与光声子相互作用引起的,其频率与入射光相差13.2THZ左右。光强度与瑞利散射光相比约为-30db(1000分之一),是一种非常微弱的信号。拉曼效应仅仅可用来测量温度。



在实际测量中,可以得到经光电转换后的电平值,就能由上式求温度T。经过理论计算得到温度与拉曼散射强度比的关系。h是波朗克(Planck)常数,h=6.626 068 76.52×10-34J.s(1998年基本物理常数数据), 是一光纤分子的声子频率为13.2THz,k是波尔兹曼常数,k=1.380 650324×10-23JK-1,T是凱尔文(Kelvin)jue对温度,T0是定标光纤的温度。

被测光纤的温度和拉曼(Raman)散射的Stokes及Anti-Stokes的光强关系如下:



2. 光学时域反射测量技术(OTDR)---实现定位



 光学时域反射器(OTDR)是用于检测光纤损耗、定位光纤故障的常用设备,它广泛用于通讯工程的光缆铺设上,是光纤的定位雷达。其工作原理是通过向被测光纤发射光脉冲, 通过检测背向散射的瑞利散射在不同时域的光强,从而得到在光纤空间上的损耗定位;定位的距离和时域关系如下:



D= c×t / 2×n

其中,c是光在真空中的速度,t是光信号发出后到散射信号接收回来的时间,n是光纤的折射率。所以,通过采集和分析光脉冲从光纤的一端注入后在光纤内传播时产生的Raman背向光的时间各强度信号,得到相应位置的温度信息, 从而就可以得到沿光纤整根的不同位置的温度曲线。
